راهنمای جامع و تخصصی انتخاب گیج فشار

انتخاب گیج فشار مناسب، فقط یک خرید ساده نیست؛ یک تصمیم فنی و حیاتی است که می‌تواند مستقیماً روی ایمنی تجهیزات، دقت فرآیند، طول عمر سیستم و حتی هزینه‌های نگهداری شما تأثیر بگذارد. بسیاری از خرابی‌های صنعتی، نشتی‌ها و حتی حوادث، ریشه در انتخاب اشتباه گیج فشار دارند.

اگر شما هم در صنایع نفت و گاز، نیروگاهی، آب و فاضلاب، تأسیسات، کارخانه‌ها یا خطوط تولید فعالیت دارید و نمی‌خواهید هزینه اشتباه بدهید، این راهنما دقیقاً برای شما نوشته شده است.

در این مقاله، به زبان ساده اما کاملاً تخصصی یاد می‌گیرید:

• گیج فشار چیست و چه انواعی دارد.

• هنگام خرید به چه نکاتی توجه کنید.

• کدام گیج فشار برای کاربرد شما مناسب‌تر است.

• اشتباهات رایج در انتخاب گیج فشار کدام‌اند.

گیج فشار چیست و چه کاربردی دارد؟

گیج فشار (Pressure Gauge) ابزاری است برای اندازه‌گیری و نمایش فشار سیالات (مایع یا گاز) در یک سیستم بسته. این ابزار به اپراتور کمک می‌کند تا:

• وضعیت عملکرد سیستم را کنترل کند.

یکی از مهم‌ترین وظایف گیج فشار، نمایش لحظه‌ای فشار واقعی سیستم و کمک به کنترل دقیق عملکرد تجهیزات است. در بسیاری از فرآیندهای صنعتی، فشار باید در یک بازه مشخص و پایدار باقی بماند؛ هرگونه افزایش یا کاهش غیرعادی فشار می‌تواند نشانه‌ای از اختلال در عملکرد سیستم، خرابی قطعات، نشتی در خطوط یا مسدود شدن مسیر جریان باشد. گیج فشار با نمایش واضح مقدار فشار، به اپراتور اجازه می‌دهد وضعیت سیستم را در هر لحظه بررسی کرده و از عملکرد صحیح آن اطمینان حاصل کند.

از سوی دیگر، گیج فشار نقش مهمی در پایش مداوم فرآیند و تصمیم‌گیری سریع دارد. برای مثال، در سیستم‌های هیدرولیک یا خطوط بخار، تغییر ناگهانی فشار می‌تواند منجر به کاهش راندمان یا آسیب جدی به تجهیزات شود. مشاهده به‌موقع این تغییرات از طریق گیج فشار، امکان اقدام اصلاحی سریع مانند تنظیم شیرها، خاموش کردن سیستم یا انجام سرویس‌های پیشگیرانه را فراهم می‌کند. به همین دلیل، گیج فشار نه‌تنها یک ابزار اندازه‌گیری، بلکه یک ابزار کنترلی و ایمنی در سیستم‌های صنعتی به شمار می‌آید.

• از افزایش یا کاهش خطرناک فشار جلوگیری شود.

کنترل فشار در محدوده ایمن، یکی از مهم‌ترین عوامل حفظ ایمنی تجهیزات و نیروی انسانی است. افزایش بیش از حد فشار می‌تواند باعث ترکیدگی لوله‌ها، آسیب به پمپ‌ها، خرابی شیرآلات و حتی بروز حوادث جدی شود. از طرف دیگر، افت غیرعادی فشار نیز نشانه‌ای از نشتی، انسداد یا عملکرد نادرست سیستم است که در صورت بی‌توجهی، منجر به کاهش راندمان و توقف فرآیند می‌شود.

گیج فشار با نمایش سریع و دقیق مقدار فشار، به اپراتور این امکان را می‌دهد که قبل از رسیدن فشار به شرایط بحرانی، وضعیت سیستم را تشخیص داده و اقدامات لازم را انجام دهد. به همین دلیل، استفاده از گیج فشار مناسب نه‌تنها یک انتخاب فنی، بلکه یک راهکار مؤثر برای پیشگیری از خسارت، افزایش ایمنی و کاهش هزینه‌های تعمیرات محسوب می‌شود.

• تصمیم‌های تعمیراتی یا کنترلی به‌موقع گرفته شود.

اطلاعاتی که گیج فشار در اختیار اپراتور یا تیم نگهداری قرار می‌دهد، نقش کلیدی در تشخیص زودهنگام مشکلات و برنامه‌ریزی تعمیرات دارد. مشاهده نوسانات غیرعادی یا تغییر تدریجی فشار می‌تواند نشانه فرسودگی قطعات، گرفتگی فیلترها، نشتی در سیستم یا اختلال در عملکرد پمپ‌ها باشد. با شناسایی به‌موقع این نشانه‌ها از طریق گیج فشار، می‌توان قبل از بروز خرابی‌های جدی اقدام به تنظیم، تعمیر یا تعویض قطعات کرد. این موضوع باعث کاهش توقف‌های ناگهانی، افزایش عمر تجهیزات و مدیریت بهتر هزینه‌های نگهداری و تعمیرات می‌شود.

کاربردهای رایج گیج فشار

• خطوط بخار و دیگ‌های بخار

در خطوط بخار و دیگ‌های بخار، کنترل دقیق فشار نقش حیاتی در ایمنی و پایداری سیستم دارد. افزایش بیش از حد فشار بخار می‌تواند منجر به آسیب جدی به دیگ، لوله‌ها و شیرآلات شود و حتی خطرات جانی به همراه داشته باشد.

گیج فشار در این سیستم‌ها با نمایش لحظه‌ای فشار بخار، به اپراتور کمک می‌کند تا عملکرد دیگ را در محدوده مجاز نگه دارد و در صورت بروز نوسان غیرعادی، به‌موقع اقدامات کنترلی لازم را انجام دهد. به همین دلیل، استفاده از گیج فشار مناسب و مقاوم در برابر دماهای بالا، یکی از الزامات اصلی در سیستم‌های بخار محسوب می‌شود.

• سیستم‌های هیدرولیک و پنوماتیک

در سیستم‌های هیدرولیک و پنوماتیک، فشار عامل اصلی انتقال نیرو و انجام عملیات مکانیکی است. هرگونه افت یا افزایش ناگهانی فشار می‌تواند باعث کاهش راندمان، عملکرد نادرست جک‌ها و شیرها یا خرابی تجهیزات شود.

گیج فشار در این سیستم‌ها امکان پایش مداوم فشار روغن یا هوای فشرده را فراهم کرده و به اپراتور کمک می‌کند تا از عملکرد صحیح پمپ‌ها، کمپرسورها و مدار اطمینان حاصل کند. انتخاب گیج فشار با رنج مناسب و مقاومت بالا در برابر لرزش، نقش مهمی در افزایش طول عمر سیستم‌های هیدرولیک و پنوماتیک دارد.

• تأسیسات ساختمانی

در تأسیسات ساختمانی، گیج فشار برای کنترل فشار آب، سیستم‌های گرمایشی، سرمایشی و موتورخانه‌ها استفاده می‌شود. فشار نامناسب در این سیستم‌ها می‌تواند منجر به نشتی، افت فشار در طبقات بالا یا آسیب به تجهیزات تاسیساتی شود.

گیج فشار با ارائه اطلاعات دقیق از فشار کاری، به تکنسین‌ها کمک می‌کند تا تنظیمات لازم را انجام داده و عملکرد سیستم را در شرایط استاندارد حفظ کنند. به همین دلیل، گیج فشار یکی از اجزای کلیدی در نگهداری و بهره‌برداری صحیح از تأسیسات ساختمانی به شمار می‌آید.

• صنایع نفت، گاز و پتروشیمی

در صنایع نفت، گاز و پتروشیمی، گیج فشار نقشی حیاتی در کنترل فرآیندهای حساس و پرخطر ایفا می‌کند. فشار بالا، دماهای شدید و سیالات خورنده از ویژگی‌های این صنایع هستند که انتخاب ابزار اندازه‌گیری مناسب را ضروری می‌سازند.

گیج فشار صنعتی با بدنه مقاوم و دقت بالا، امکان پایش فشار در خطوط انتقال، مخازن و واحدهای فرآیندی را فراهم می‌کند و به کاهش ریسک حوادث، افزایش ایمنی و بهبود بهره‌وری کمک می‌کند. در این صنایع، رعایت استانداردهای فنی و استفاده از گیج فشار با کیفیت بالا اهمیت ویژه‌ای دارد.

• کارخانه‌های غذایی و دارویی

در صنایع غذایی و دارویی، دقت و بهداشت از مهم‌ترین الزامات فرآیند تولید هستند. گیج فشار در این کارخانه‌ها برای کنترل فشار بخار، آب، هوا و سایر سیالات فرآیندی به کار می‌رود و باید از جنسی ساخته شده باشد که با استانداردهای بهداشتی سازگار باشد.

استفاده از گیج فشار استنلس استیل یا دیافراگمی، علاوه بر جلوگیری از آلودگی محصول، به کنترل دقیق فشار در مراحل مختلف تولید کمک می‌کند. این موضوع نقش مهمی در کیفیت نهایی محصول و انطباق با الزامات کیفی و نظارتی دارد.

انواع گیج فشار و تفاوت‌های آن‌ها

گیج‌های فشار در مدل‌ها و ساختارهای مختلفی طراحی و تولید می‌شوند تا بتوانند نیازهای متنوع صنعتی، تاسیساتی و فرآیندی را پوشش دهند. تفاوت در نوع مکانیزم اندازه‌گیری، محدوده فشار، نوع سیال، شرایط محیطی و میزان دقت باعث شده است که هر نوع گیج فشار کاربرد مشخصی داشته باشد.

شناخت انواع گیج فشار و آشنایی با تفاوت‌های آن‌ها، به شما کمک می‌کند تا ابزار اندازه‌گیری مناسبی را متناسب با شرایط کاری خود انتخاب کنید و از بروز خطا، کاهش دقت یا خرابی زودهنگام تجهیزات جلوگیری شود. در ادامه، رایج‌ترین انواع گیج فشار صنعتی را بررسی می‌کنیم تا انتخابی آگاهانه، ایمن و مقرون‌به‌صرفه داشته باشید.

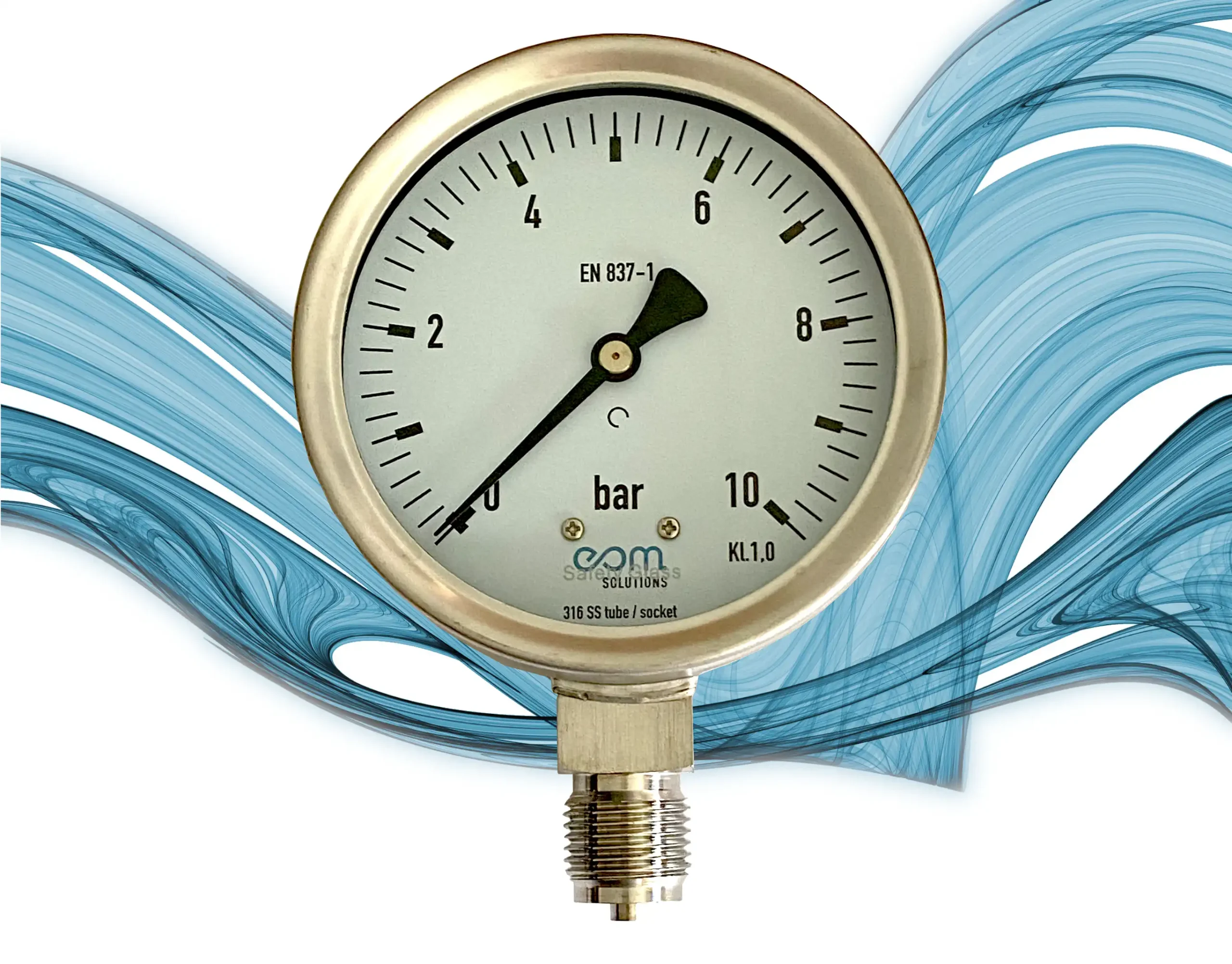

گیج فشار بوردن (Bourdon Tube Gauge) – رایج‌ترین نوع

گیج فشار بوردن یکی از پرکاربردترین و شناخته‌شده‌ترین انواع گیج فشار در صنایع مختلف است که به دلیل ساختار ساده، عملکرد قابل اعتماد و قیمت مقرون‌به‌صرفه، در بسیاری از سیستم‌ها مورد استفاده قرار می‌گیرد.

مکانیزم این گیج بر اساس یک لوله خمیده (بوردن) طراحی شده است که با افزایش فشار سیال، تغییر شکل داده و این تغییر به‌صورت حرکت عقربه روی صفحه نمایش داده می‌شود. این طراحی باعث شده گیج فشار بوردن برای اندازه‌گیری فشارهای متوسط تا بالا گزینه‌ای بسیار مناسب باشد.

از مهم‌ترین مزایای گیج فشار بوردن می‌توان به دوام بالا، نگهداری آسان و تنوع زیاد در رنج فشار و سایز صفحه اشاره کرد. این نوع گیج فشار در مدل‌های خشک و روغنی، با بدنه برنجی یا استنلس استیل، تولید می‌شود و می‌تواند در شرایط مختلف محیطی عملکرد پایداری داشته باشد.

به همین دلیل، گیج فشار بوردن انتخابی رایج در تأسیسات ساختمانی، کمپرسورها، سیستم‌های هیدرولیک، خطوط هوای فشرده و کاربردهای صنعتی عمومی است و برای بسیاری از پروژه‌ها، یک راهکار اقتصادی و مطمئن محسوب می‌شود.

گیج فشار دیافراگمی (Diaphragm Gauge)

گیج فشار دیافراگمی برای اندازه‌گیری فشار در شرایطی طراحی شده است که سیال دارای خاصیت خورندگی، ویسکوزیته بالا یا حساسیت بهداشتی باشد. در این نوع گیج فشار، یک دیافراگم انعطاف‌پذیر بین سیال فرآیندی و مکانیزم اندازه‌گیری قرار می‌گیرد که باعث می‌شود فشار بدون تماس مستقیم سیال با قطعات داخلی منتقل شود.

این ویژگی، گیج فشار دیافراگمی را به گزینه‌ای ایده‌آل برای کاربردهایی تبدیل می‌کند که در آن‌ها حفظ سلامت تجهیزات و جلوگیری از آلودگی اهمیت بالایی دارد.

مزیت اصلی گیج فشار دیافراگمی، افزایش ایمنی و طول عمر ابزار اندازه‌گیری در مواجهه با سیالات خاص است. این نوع گیج فشار معمولاً با بدنه و دیافراگم استنلس استیل تولید می‌شود و امکان استفاده در صنایع غذایی، دارویی، شیمیایی و فرآیندهایی با سیالات چسبنده یا خورنده را فراهم می‌کند.

انتخاب گیج فشار دیافراگمی مناسب، علاوه بر دقت در اندازه‌گیری فشار، به رعایت استانداردهای بهداشتی و کاهش هزینه‌های تعمیر و نگهداری کمک قابل توجهی می‌کند.

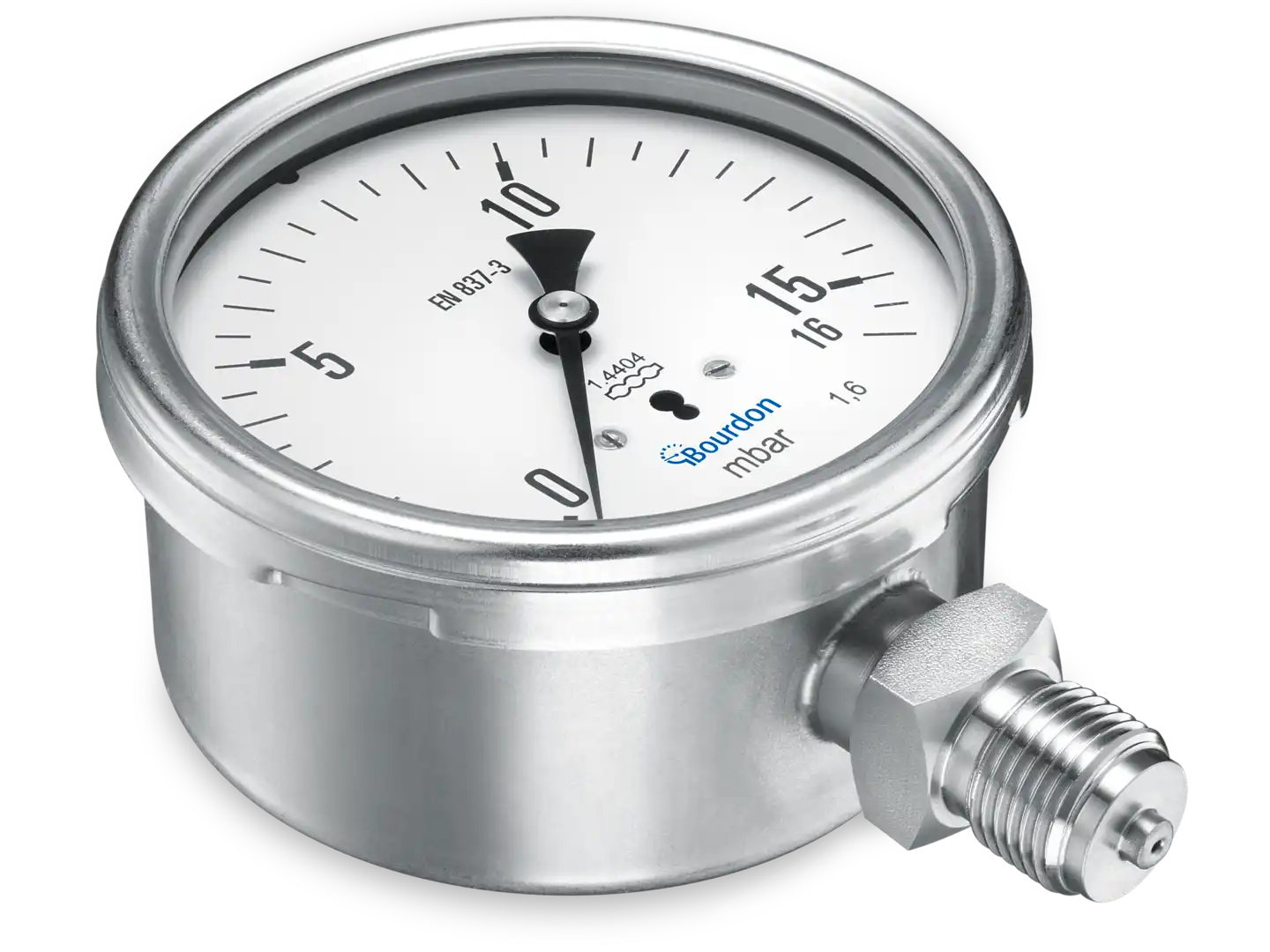

گیج فشار کپسولی (Capsule Gauge)

گیج فشار کپسولی برای اندازه‌گیری فشارهای بسیار پایین و حساس طراحی شده است؛ فشارهایی که با گیج‌های معمولی مانند بوردن قابل اندازه‌گیری دقیق نیستند.

در این نوع گیج فشار، از یک یا چند کپسول فلزی نازک و انعطاف‌پذیر استفاده می‌شود که نسبت به تغییرات جزئی فشار واکنش نشان می‌دهند و این تغییرات را با دقت بالا به حرکت عقربه منتقل می‌کنند. به همین دلیل، گیج فشار کپسولی گزینه‌ای مناسب برای کاربردهایی است که نیاز به اندازه‌گیری دقیق فشار در محدوده میلی‌بار دارند.

از گیج فشار کپسولی معمولاً در سیستم‌های گازی، تجهیزات تهویه مطبوع، آزمایشگاه‌ها و فرآیندهای کنترلی با فشار پایین استفاده می‌شود. دقت بالا در فشارهای کم، خوانایی مناسب و قابلیت استفاده در محیط‌های حساس، از مزایای اصلی این نوع گیج فشار به شمار می‌آید.

انتخاب صحیح گیج فشار کپسولی به اپراتور کمک می‌کند تا نوسانات کوچک فشار را به‌درستی تشخیص داده و از اختلال در عملکرد سیستم‌های حساس جلوگیری کند.

مقایسه انواع گیج فشار و تفاوت‌های آن‌ها

انتخاب نوع مناسب گیج فشار، مستقیماً به محدوده فشار، نوع سیال، شرایط محیطی و میزان دقت مورد نیاز بستگی دارد. هر یک از انواع گیج فشار بوردن، دیافراگمی و کپسولی برای کاربرد مشخصی طراحی شده‌اند و شناخت تفاوت‌های آن‌ها، از بروز خطا در اندازه‌گیری و انتخاب نادرست جلوگیری می‌کند.

در ادامه، مهم‌ترین تفاوت‌های این سه نوع گیج فشار را به‌صورت کاربردی بررسی می‌کنیم.

جدول مقایسه گیج فشار بوردن، دیافراگمی و کپسولی

تفاوت در کاربرد و انتخاب

گیج فشار بوردن به دلیل سادگی، دوام بالا و قیمت مناسب، انتخاب اول در بسیاری از کاربردهای عمومی و صنعتی است؛ اما در مواجهه با سیالات خورنده یا چسبنده، عملکرد مناسبی ندارد.

در این شرایط، گیج فشار دیافراگمی با جلوگیری از تماس مستقیم سیال با مکانیزم داخلی، ایمنی و دقت بالاتری ارائه می‌دهد و برای صنایع حساس گزینه بهتری محسوب می‌شود.

در مقابل، گیج فشار کپسولی برای شرایطی طراحی شده است که فشار بسیار پایین است و نیاز به اندازه‌گیری دقیق تغییرات جزئی فشار وجود دارد. این نوع گیج فشار در سیستم‌های گازی و تهویه عملکرد بهتری نسبت به دو نوع دیگر دارد و استفاده از آن در فشارهای بالا توصیه نمی‌شود.

کدام گیج فشار برای شما مناسب‌تر است؟

به‌طور خلاصه:

• گیج فشار بوردن؛ اگر فشار سیستم متوسط یا بالا است.

• گیج فشار دیافراگمی؛ اگر سیال خورنده، ویسکوز یا بهداشتی است.

• گیج فشار کپسولی؛ اگر با فشارهای بسیار پایین و حساس سروکار دارید.

با در نظر گرفتن این تفاوت‌ها، می‌توانید گیج فشاری انتخاب کنید که بیشترین دقت، ایمنی و طول عمر را متناسب با کاربرد شما فراهم کند.

مهم‌ترین پارامترها در انتخاب گیج فشار

برای انتخاب گیج فشار مناسب، فقط دانستن نوع آن کافی نیست؛ بلکه باید چند پارامتر کلیدی را در نظر گرفت تا گیج فشار بتواند عملکرد دقیق، عمر طولانی و ایمنی بالا را در سیستم شما تضمین کند. در ادامه، مهم‌ترین عوامل مؤثر در انتخاب گیج فشار را به زبان ساده و کاربردی بررسی می‌کنیم.

محدوده فشار (Pressure Range)

اولین و مهم‌ترین پارامتر در انتخاب گیج فشار، محدوده فشار قابل اندازه‌گیری آن است. اگر رنج گیج فشار به‌درستی انتخاب نشود، دقت اندازه‌گیری کاهش پیدا می‌کند و حتی ممکن است گیج در مدت کوتاهی آسیب ببیند. یک قاعده ساده و بسیار مهم این است که فشار کاری سیستم نباید در انتهای رنج گیج قرار بگیرد.

📌 قاعده پیشنهادی:
بهتر است فشار کاری سیستم بین ۳۰ تا ۷۰ درصد محدوده گیج فشار باشد.

مثال:
اگر فشار کاری شما ۶ بار است، انتخاب گیج ۱۰ یا ۱۶ بار گزینه‌ای منطقی و ایمن خواهد بود.

کلاس دقت (Accuracy Class)

کلاس دقت نشان می‌دهد که گیج فشار با چه میزان خطا فشار را نمایش می‌دهد. هرچه کلاس دقت پایین‌تر باشد، دقت گیج بالاتر است. انتخاب کلاس دقت مناسب بستگی به حساسیت فرآیند شما دارد.

• کلاس ۱.۰؛ مناسب فرآیندهای دقیق و صنعتی

• کلاس ۱.۶؛ مناسب تأسیسات و کاربردهای عمومی

• کلاس ۲.۵؛ مناسب کاربردهای غیرحساس

اگر دقت اندازه‌گیری برای شما اهمیت بالایی دارد، حتماً گیج فشار با کلاس دقت مناسب انتخاب کنید تا تصمیم‌گیری‌های شما بر اساس داده‌های قابل اعتماد انجام شود.

سایز صفحه گیج فشار

سایز صفحه گیج فشار روی خوانایی و سرعت تشخیص مقدار فشار تأثیر مستقیم دارد. هرچه صفحه بزرگ‌تر باشد، خواندن عدد فشار از فاصله دور راحت‌تر خواهد بود.

• ۶۳ میلی‌متر؛ فضاهای محدود و تابلوها

• ۱۰۰ میلی‌متر؛ رایج‌ترین و متداول‌ترین انتخاب

• ۱۶۰ میلی‌متر؛ مناسب دید از فاصله زیاد

انتخاب سایز مناسب باعث می‌شود اپراتور بدون خطا و سریع‌تر فشار سیستم را بررسی کند.

نوع اتصال گیج فشار

نوع اتصال گیج فشار باید با محل نصب و نوع لوله‌کشی سیستم هماهنگ باشد. اتصال اشتباه می‌تواند باعث نشتی یا نصب نادرست شود.

انواع رایج اتصال:

• اتصال از پایین (Bottom Connection)

• اتصال از پشت (Back Connection)

همچنین باید به نوع رزوه توجه کرد:

• BSP

• NPT

• رزوه متریک

📌 قبل از خرید، حتماً نوع رزوه سیستم خود را بررسی کنید.

جنس بدنه و المان اندازه‌گیری

جنس بدنه و قطعات داخلی گیج فشار، نقش مهمی در طول عمر و مقاومت آن در برابر شرایط محیطی دارد. انتخاب جنس نامناسب می‌تواند باعث خوردگی یا خرابی سریع گیج شود.

• بدنه برنجی: مناسب کاربردهای عمومی و تأسیساتی

• بدنه استنلس استیل: مناسب محیط‌های صنعتی، خورنده و بهداشتی

اگر گیج فشار در معرض رطوبت، مواد شیمیایی یا شرایط سخت محیطی قرار دارد، استفاده از گیج فشار استنلس استیل انتخابی مطمئن‌تر خواهد بود.

نکته طلایی انتخاب گیج فشار

اگر در انتخاب هر یک از این پارامترها تردید دارید، بهتر است قبل از خرید با یک کارشناس ابزار دقیق مشورت کنید. انتخاب درست گیج فشار، یعنی کاهش هزینه‌های تعمیرات، افزایش ایمنی و بهبود عملکرد سیستم.

جدول راهنمای انتخاب گیج فشار بر اساس کاربرد

با توجه به تنوع بالای گیج‌های فشار، انتخاب گزینه مناسب برای هر کاربرد می‌تواند گیج‌کننده باشد؛ مخصوصاً برای کاربرانی که تخصص فنی بالایی ندارند. جدول راهنمای انتخاب گیج فشار بر اساس کاربرد، به شما کمک می‌کند تا با در نظر گرفتن نوع صنعت، شرایط کاری و نوع سیال، مناسب‌ترین گیج فشار را به‌صورت سریع و مطمئن انتخاب کنید.

این جدول یک دید کلی اما کاربردی ارائه می‌دهد و می‌تواند نقطه شروع خوبی برای تصمیم‌گیری نهایی باشد.

جدول انتخاب گیج فشار متناسب با کاربرد
